電流源

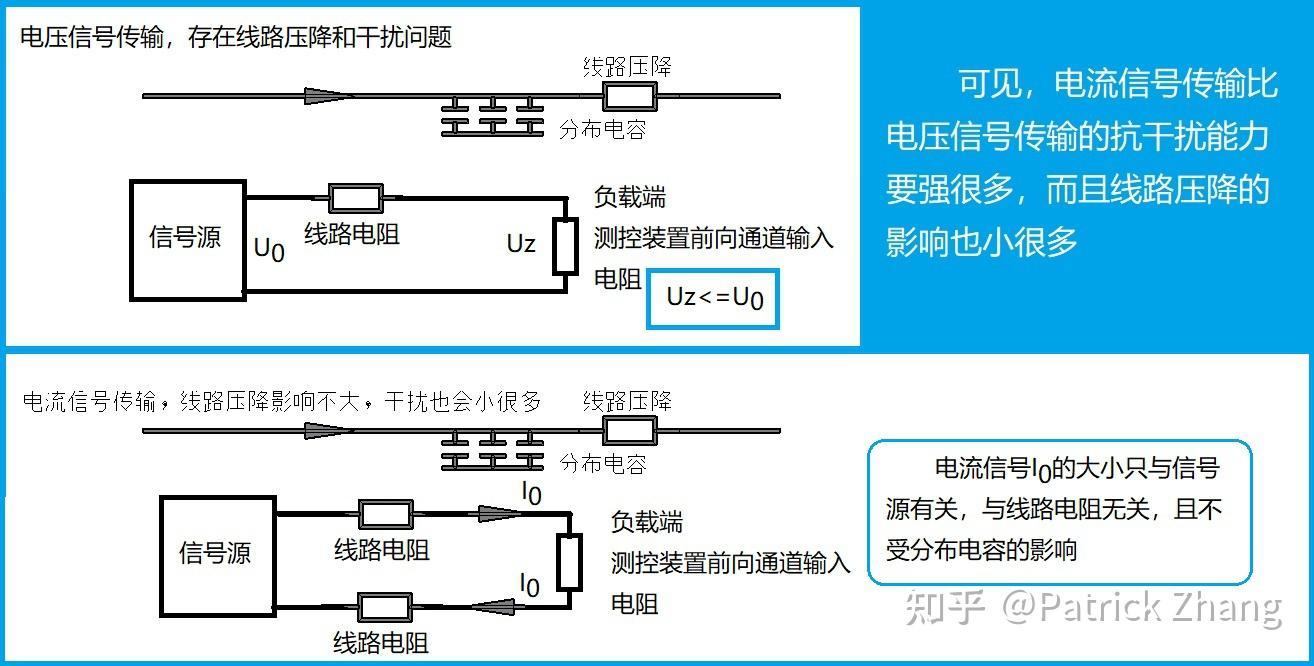

電流源（でんりゅうげん）は、内部抵抗が大きく（理想状態は内部抵抗無限大）、定電流電気回路として動作するものである。負荷変動によって電圧が大きく変動する。

電源の電流を I_S 、内部コンダクタンスを G_S 、負荷のコンダクタンスを G 、かかる電圧を V₀ 、電流を I とすると、

${\displaystyle I_{S}=\,V_{0}(G_{S} G)=V_{0}G_{S} I}$

G >> G_S とすると

I_S ≒ I

また、

${\displaystyle V_{0}={\frac {I_{S}}{G_{S} G}}}$

であるから、負荷変動により大きく出力電圧が変化する。
